Nazwa

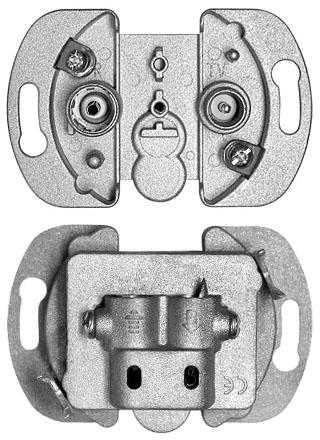

GNIAZDO ABONENCKIE RTV KOŃCOWE NATYNKOWE

Opis

• Przeznaczone do instalacji RTV analogowych i cyfrowych,
• gniazdo końcowe do systemów antenowych typu gwiaździstego lub indywidualnych instalacji antenowych RTV
• jeden port wejściowy dla przewodu współosiowego doprowadzającego sygnał w. cz. 5÷862 MHz,
• dwa porty wyjściowe zgodne z normą IEC 60169-2 do podłączenia odbiornika radiowego „R” i odbiornika telewizyjnego „TV”,
• wykorzystanie zakresów częstotliwości pasm TV, R,
• pełna charakterystyka przenoszenia w poszczególnych pasmach,
• wysoka separacja pomiędzy poszczególnymi portami,
• przenoszenie napięcia DC na wyjściu TV,
• możliwość zasilania przez gniazdo wzmacniaczy antenowych,
• galwaniczne oddzielenie wejścia od wyjścia R,
• niezawodność i powtarzalność parametrów dzięki wykonaniu w technologi SMT,
• obudowa o wysokiej skuteczności ekranowania wykonana ze stopu ZnAl,
• gniazdo może być stosowane jako sumator sygnału R, TV.

DANE HANDLOWE (NAR-1/NT)

Waga	130 g
Wymiary	93x83x40 mm
Opakowanie zbiorcze	48 [szt.]

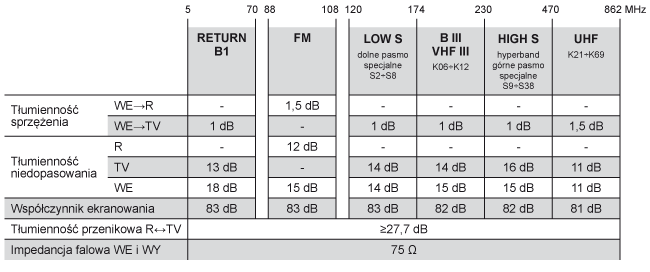

DANE TECHNICZNE (NAR-1/NT)

Symbol	NAR-1/NT
Zakres częstotliwości toru wejścia	5 ÷ 862 MHz
Zakres częstotliwości toru TV	5 ÷ 70, 120 ÷ 862 MHz
Zakres częstotliwości toru R	88 ÷ 108 MHz

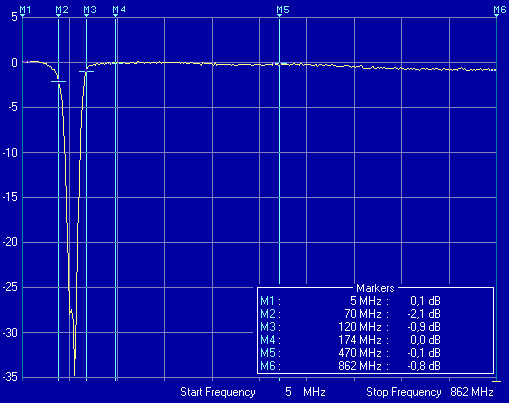

Tłumienność w torze TV	≤ 1,9 dB

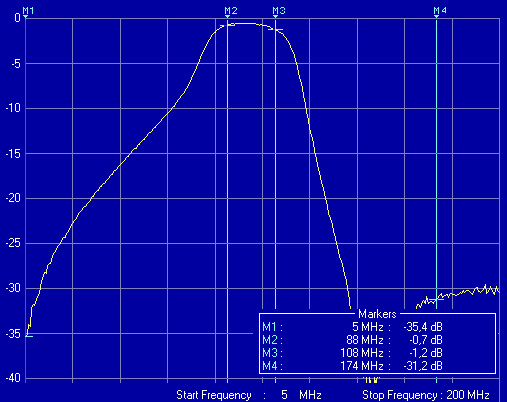

Tłumienność w torze R	≤ 1,8 dB
Tłumienność przenikowa TV-R	≥ 27 dB
Złącze wyjściowe R	IEC żeńskie
Złącze wyjściowe TV	IEC męskie
Impedancja wejście / wyjście	75 Ω / 75 Ω
Obudowa	Natynkowa
Kolor	Biały
Zgodność z normami	PN-EN 50083 PN-EN 60728-11

informacje

Dokumentacja: • specyfikacja techniczna • schemat wewnetrzny • wymiary • interfejsy • instrukcja obsługi • opinia techniczna Schematy i rysunki: • montaż kabla • przykład instalacji • wygląd mechanizmu Charakterystyki: • tłumienność WE-R • tłumienność WE-TV Rodzina produktu: • NAR-1/PT • NAR-1/NT • NAK-6/PT • NAK-6/NT • NAP-9/PT • NAP-9/NT
