Description
COMMERCIAL DATA (NAR-SAT 1.4/NT) |
Weight | 140 g |
Dimensions | 93x83x40 mm |
Bulk package | 48 [pcs.] |
TECHNICAL DATA (NAR-SAT 1.4/NT) |

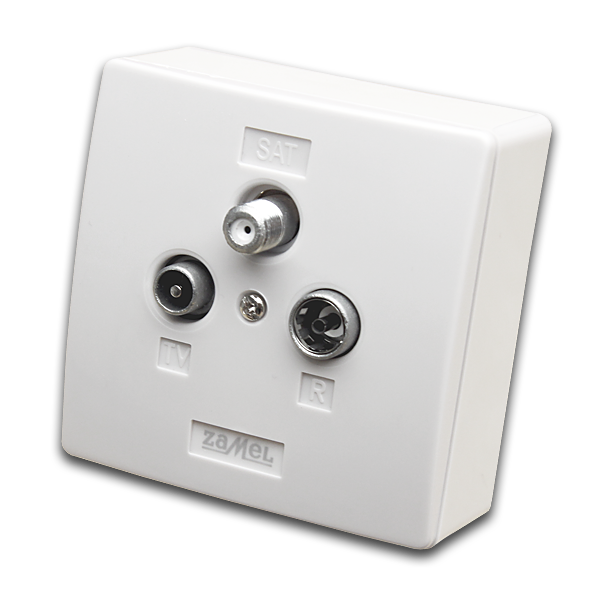

Type | NAR-SAT 1.4/NT |
Input frequency range | 5 ÷ 2400 MHz |
TV output frequency range | 5 ÷ 70, 120 ÷ 862 MHz |
R output frequency range | 88 ÷ 108 MHz |
SAT output frequency range | 950 ÷ 2400 MHz |
Coupling attenuation IN-TV | ≤ 2 dB |
Coupling attenuation IN-R | ≤ 1,8 dB |
Coupling attenuation IN-SAT | ≤ 1,3 dB |
Cross-talk attenuation TV-R | ≥ 32,3 dB |
Cross-talk attenuation TV-SAT | ≥ 11,2 dB |
R output connector | IEC female |
TV output connector | IEC male |
SAT output connector | F type |
Wave impendance IN/OUT | 75 Ω / 75 Ω |
Case | Surface mounted |
Colour | White |
Reference standards | PN-EN 50083 PN-EN 60728-11 |
informations |

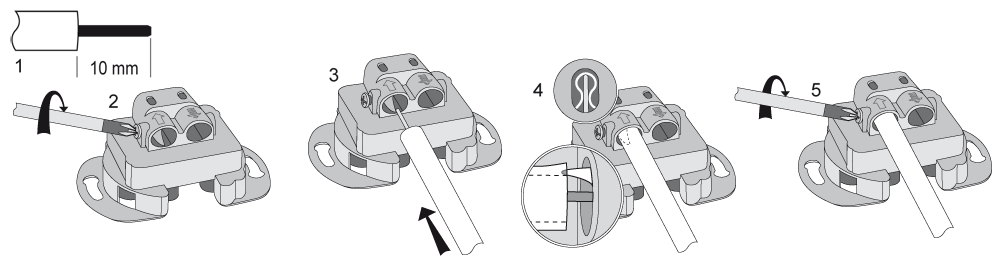

Documentation: • technical data • inner diagram • dimensions • apperance • user manual • certificate (PL) Diagrams and drawings: • cable assembly • connection • mechanism appearance Characteristics: • attenuation IN-R • attenuation IN-TV • attenuation IN-SAT Family product: • NAR-SAT 1.4/PT • NAR-SAT 1.4/NT • NAR-SAT 3.1/PT • NAR-SAT 3.1/NT • NAR-SAT 10/PT • NAR-SAT 10/NT |
