Nazwa
SUMATOR SYGNAŁU RTV-SATOpis
Sumator sygnału RTV-SAT typu RSS-SAT1 przeznaczony jest do sumowania sygnału radiowo telewizyjnego i satelitarnego. Sumator RSS-SAT1 wyposażony jest w dwa porty wejściowe dla przewodu współosiowego doprowadzającego sygnał w. cz.: dla wejścia RTV (5 ÷ 862 MHz) oraz dla wejścia SAT (940 ÷ 2150 MHz). Sumator sygnału RTV-SAT typu RSS-SAT1 może również pracować jako rozgałęźnik sygnału RTV-SAT.
| DANE HANDLOWE (RSS-SAT1) |
| Waga | 60 g |
| Wymiary | 62x49x17 mm |
| Opakowanie zbiorcze | 120 [szt.] |
| DANE TECHNICZNE (RSS-SAT1) |
| Symbol | RSS-SAT1 |
| Zakres częstotliwości toru IN/OUT | 5 ÷ 2150 MHz |
| Zakres częstotliwości toru RTV | 5 ÷ 862 MHz |
| Zakres częstotliwości toru SAT | 950 ÷ 2150 MHz |
| Tłumienność w torze RTV | ≤ 1dB |
| Tłumienność w torze SAT | ≤ 1dB |
| Złącze RTV | Typu F |
| Złącze SAT | Typu F |
| Złącze IN/OUT | Typu F |
| Impedancja wejście / wyjście | 75 Ω / 75 Ω |
| Zgodność z normami | PN-EN 50083 |
| informacje |
|

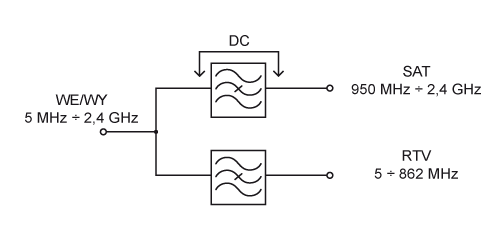

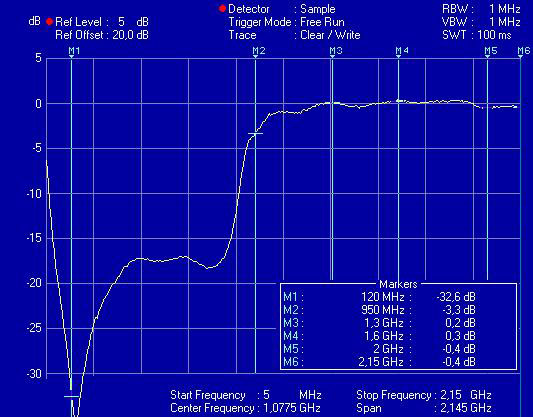

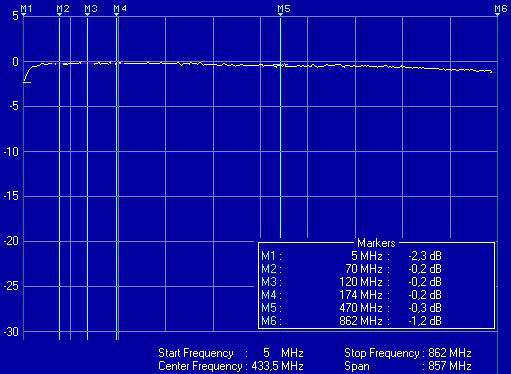

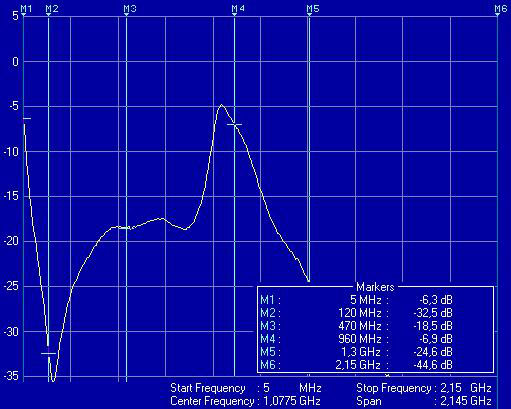

Dokumentacja: • schemat wewnetrzny Charakterystyki: • tłumienność WE/WY-RTV • tłumienność WE/WY-SAT • tłumienność RTV-SAT Rodzina produktu: • RSS-1DC • RSS-SAT1 • SS-SAT1DC |
