Nazwa
ROZGAŁĘŹNIK SYGNAŁU R-TVOpis
Rozgałęźnik sygnału R-TV typu RSS-1DC przeznaczony jest do rozdzielenia sygnału radiowego i telewizyjnego. Rozgałęźnik RSS-1DC wyposażony jest w jeden port wejściowe dla przewodu współosiowego oraz dwa porty wyjściowe dla sygnału w. cz.: dla wyjścia TV (5 ÷ 70 MHz, 120 ÷ 862 MHz) oraz dla wyjścia R (88 ÷ 108 MHz). Rozgałęźnik sygnału R-TV typu RSS-1DC może pracować również jako sumator sygnału R-TV. Urządzenie to umożliwia zasilanie wzmacniaczy antenowych poprzez przewód współosiowy.
| DANE HANDLOWE (RSS-1DC) |
| Waga | 60 g |
| Wymiary | 62x49x17 mm |
| Opakowanie zbiorcze | 120 [szt.] |
| DANE TECHNICZNE (RSS-1DC) |
| Symbol | RSS-1DC |
| Zakres częstotliwości toru IN/OUT | 5 ÷ 862 MHz |
| Zakres częstotliwości toru TV | 5 ÷ 70, 120 ÷ 862 MHz |
| Zakres częstotliwości toru R | 88 ÷ 108 MHz |
| Tłumienność w torze TV | ≤ 1dB |
| Tłumienność w torze R | ≤ 1dB |
| Złącze R | Typu F |
| Złącze TV | Typu F |
| Złącze IN/OUT | Typu F |
| Impedancja wejście / wyjście | 75 Ω / 75 Ω |
| Zgodność z normami | PN-EN 50083 |
| informacje |
|

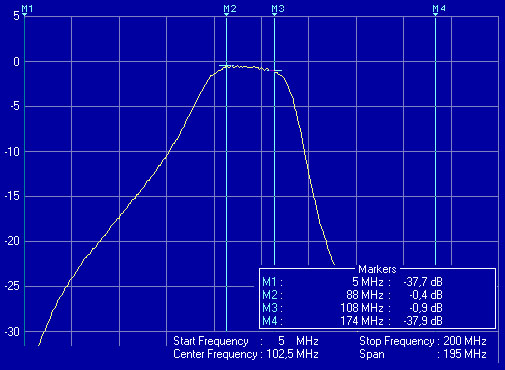

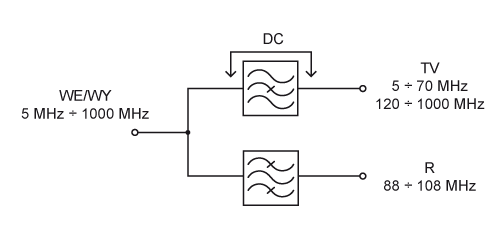

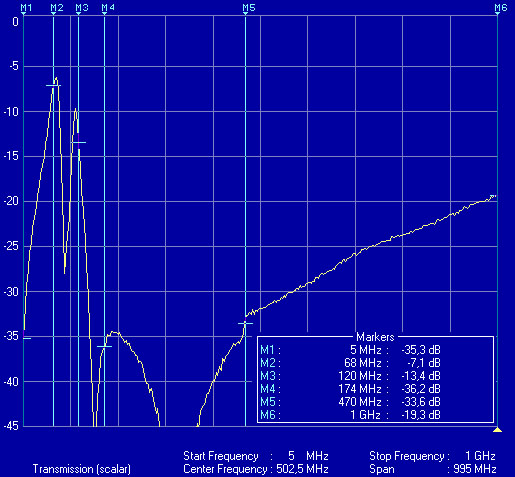

Dokumentacja: • schemat wewnetrzny Charakterystyki: • tłumienność WE/WY-R • tłumienność WE/WY-TV • tłumienność R-TV Rodzina produktu: • RSS-1DC • RSS-SAT1 |
